TensarTech® Paneelen

2.25 m² Standardpanelgröße
120 Jahre zertifizierte Nutzungsdauer
0 Korrosionsprobleme
  • Wandsystem aus bewehrter Erde mit segmentierter Front aus Betonpaneelen. Gestaltet & geliefert von Tensar
  •  Geprüfte Gebrauchstauglichkeit, Haltbarkeit und Langzeittragfähigkeit
  • Formschlüssige, korrosionsgeschützte Verbindung zwischen Paneelen und Bewehrung
  • Wertsteigernde Dimensionierung und Bemessung durch die Tensar-Anwendungstechnik
Übersicht

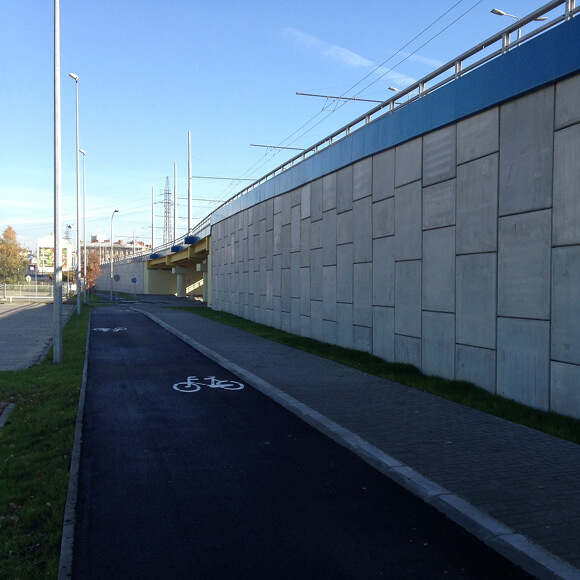

Wenn dauerhafte Gebrauchstauglichkeit und kurze Bauzeiten entscheidend sind, sparen TensarTech® Paneelen-Systeme Zeit und Geld beim Einbau. Damit sind sie eine attraktive und zuverlässige Lösung für Stützwände- und Brückenwiderlager. Das System besteht aus einer modularen Betonfertigteilverkleidung, die formschlüssig mit uniaxialen Geogittern von Tensar verbunden ist. Diese Geogitter bewehren den Füllboden hinter der Front und bilden eine leistungsfähige Konstruktion mit einer geprüften Lebensdauer von bis zu 120 Jahren. Die modularen Frontelemente bieten Planern eine Vielzahl von Gestaltungsmöglichkeiten für Farben, Muster und Texturen. Damit können unterschiedliche architektonische, strukturelle und kalkulatorische Anforderungen bedient werden. Die Paneele sind mit Tensar-Geogitter-Laschen versehen, die in die Rückseite der Frontelemente eingebettet sind. Mit diesen Laschen werden die bewehrenden einachsige Tensar-Geogitter formschlüssig mit korrosionsbeständigen Polymersteckstäben verbunden.

Systemkomponenten

Das TensarTech® Paneelen-Systeme umfasst Beratung, Schulung und Dienstleistungen der Tensar-Anwendungstechnik und der technischen Berater vor Ort sowie drei spezifische Systemkomponenten:  Uniaxiale (RE) Geogitter von Tensar aus korrosionsfreiem Polyethylen hoher Dichte mit extrem hoher Nutzungsdauer, TensarTech ARES modulare Frontelemente aus Beton (hochfeste, langlebige vorgefertigte Paneele) und Tensar-Polymer-Steckstäbe – für eine formschlüssige Verbindung zwischen Frontelementen und Geogitterbewehrung.

Kein Metall – keine Korrosion

Die vollständig metallfreie Bewehrungskomponente das TensarTech® Paneelen-Systeme lässt Korrosionsprobleme an den Bewehrungselementen oder der Verbindung dieser Elemente mit den Frontpaneelen gar nicht erst aufkommen. Langfristige Folgen korrosiver bodenchemischer Prozesse, z. B. durch Chloride oder Sulfate, werden ebenso vermieden, wie Kriechströme durch Metallelemente im Erdkörper. Dies macht TensarTech® Paneelwände zur optimalen Wahl für aggressive Füllböden, Trafostandorte und elektrifizierte Bahnprojekte.

Lösung aus einer Hand

Im Unterschied zu anderen Systemen sind die Komponenten der TensarTech®-Systeme speziell aufeinander abgestimmt. Ihr optimales Zusammenwirken steht für höchste Effizienz und Leistung. Bauherren, Planer und ausführende Unternehmen schätzen die Vielzahl gestalterischer Möglichkeiten der Frontelemente und die schnelle und einfache Herstellung des Systems vor Ort.

Geringer Aufwand, kein Herstellungsrisiko: Einfach und schnell

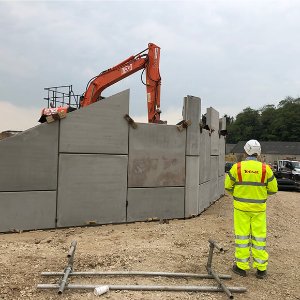

Bauunternehmer schätzen die einfache Herstellung das TensarTech® Paneelen-Systeme. Die modularen Paneele sind so konzipiert, dass sie ineinandergreifen und die Ausrichtung erleichtern. Abstützungen oder Schalung sind nicht erforderlich. Die formschlüssigen Steckstabverbinden der Frontelemente mit den bewehrenden Geogittern ist einfach und schnell hergestellt. Der Rest sind einfache Erdarbeiten. In der Regel wird kein separates Gründungselement benötigt. Der Aufwand für die Baustelleneinrichtung und -infrastruktur ist minimal und der Bau in mehreren Abschnitten ist problemlos möglich. Tensar kann unterstützende Ingenieurleistungen vom Entwurf über prüffähige Nachweise (Grundbruch, Statik) bis hin zur Ausführungsplanung bereitstellen und bei Bedarf vor Ort technisch unterstützen.

Das Rückgrat des TensarTech® Paneelen-Systems: Uniaxiale Tensar Geogitter

Uniaxiale Tensar Geogitter werden aus ausgewählten, stark orientierten HDPE-Kunststoffen hergestellt. Diese Geogitter sind sehr widerstandsfähig gegen Verformungen, auch wenn sie über lange Zeiträume hohen Zugbelastungen ausgesetzt werden. Zugkräfte werden in eine Richtung aufgenommen und kompensiert. Die offene Gitterstruktur ermöglicht Verzahnung mit dem Füllmaterial und wirkt zusätzlich strukturell stabilisierend.

Technischer Vorsprung

Tensar ist ein weltweit führendes Unternehmen für kunststoffbewehrte Erdbauwerke. Wir entwickeln seit mehr als drei Jahrzehnten Spitzenprodukte und Technologien für die geotechnischen Industrie. Unsere Produkte unterliegen Qualitätssicherungsmaßnahmen auf höchstem Niveau. Mit unserer Anwendungstechnik bieten wir für jede Anwendung unserer Systeme umfassende technische und konstruktive Unterstützung bis hin zur Ausführungsplanung, Nachweisführung und Baustelleneinweisung.



Unabhängige Prüfung und Zulassung

Das TensarTech® Paneelen-System und die uniaxialen Geogitter von Tensar sind vom British Board of Agrément (BBA) zertifiziert und vom Highway Authorities Product Approval Scheme (HAPAS) zugelassen.
