TensarTech® Wall

3 Komponentensystem
1 Bemessung und Lieferung aus einer Hand
Über 25  Jahre erfolgreicher Einsatz
  • Bewehrte - Erde - System mit Betonstapelsteinen als Frontelement – bemessen und geliefert aus seiner Hand
  •  Für höchste Leistung und Sicherheit konzipiert

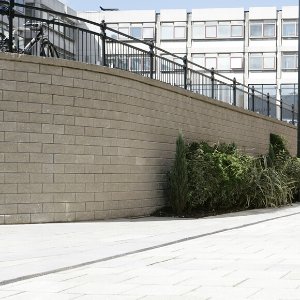

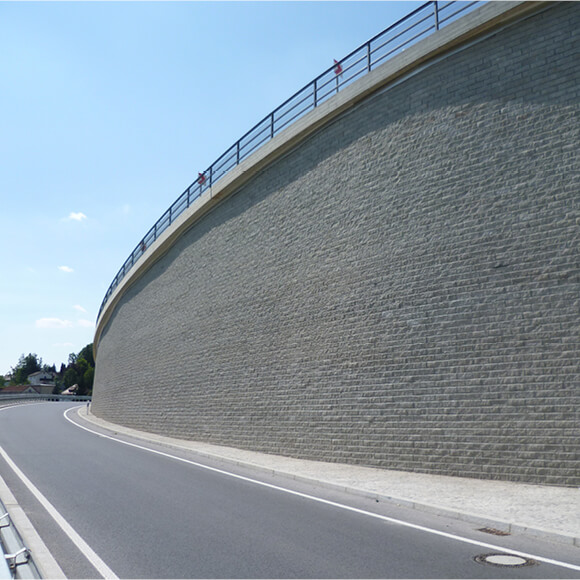

  •  Ästhetisch ansprechend und variabel für Kurven, Radien und andere Gestaltungsanforderungen
  • Blöcke mit strukturierter oder glatter Oberfläche in verschiedenen Farbvarianten
  •  Formschlüssige Konnektorverbindung: Sicherer Halt für die Front auch unter hohen dynamischen Lasten.
Übersicht

TensarTech® Wall ist ein System für lange Nutzungsdauer bei hoher architektonischer Vielseitigkeit, mit erheblichem Kostensenkungspotenzial gegenüber anderen Konstruktionen.

Das System besteht aus einer Front vorgefertigter modularer Betonelemente, die formschlüssig mit einaxialen Geogittern von Tensar verbunden sind. Die einaxialen Geogittern bewehren den Erdkörper hinter der Front und sind auf eine Nutzungsdauer von bis zu 120 Jahren ausgelegt.

Die Front von TensarTech® Wall wird aus vorgefertigten Betonstapelsteinen mit einer Neigung von 86° mörtelfrei in Nut- und Federbauweise hergestellt. Hebeeinrichtungen sind nicht erforderlich, das Gewicht der Betonsteine ist auf Handeinbau abgestimmt. Das System kann also auch dort gebaut werden, wo enge Platzverhältnisse den Zugang beschränken. Die Gestaltung der in vielen Farben erhältlichen Blöcke ermöglicht Ecken, Kurven, Treppen und vieles mehr.

Systemkomponenten

TensarTech® Wall Systeme beinhalten Beratung, Schulung und Dienstleistungen der planenden Ingenieure und der Bauunternehmen vor Ort sowie drei spezifische Produkte: Einaxiale PEHD - Geogitter von Tensar mit extrem hoher Haltbarkeit und ohne Korrosionspotenzial, industriell gefertigte Betonstapelsteine mit Nut- und Federsystem zur Herstellung vertikaler oder geneigter Fronten und spezielle Tensar-Konnektoren für die formschlüssige Verbindung zwischen Frontelementen und bewehrenden Geogittern.

Lösung aus einer Hand

Die Komponenten der TensarTech® Wall Systeme sind speziell entwickelte, aufeinander abgestimmte Bauteile für höchste Effizienz und beste Leistung. Hochfeste Betonblöcke mit geringer Absorption, hochscherfeste Verbinder und einaxiale Tensar-Geogitter bilden zusammen ein verstärktes Bodenwandsystem. Die erfahrenen Ingenieure von Tensar können mit unserer hochentwickelten TensarSoil-Software alles von kostenlosen Anwendungsvorschlägen bis hin zu einem vollständigen Design- und Lieferservice bieten.


Geringer Aufwand, kein Herstellungsrisiko: Einfach und schnell

Bauunternehmer schätzen die einfache Herstellung der TensarTech® Wall Systeme. Die Betonstapelsteine sind so konzipiert, dass sie ineinandergreifen und die Ausrichtung erleichtern. Die formschlüssige Konnektorverbindung der Frontelemente mit den bewehrenden Geogittern ist einfach und schnell hergestellt. Der Rest sind einfache Erdarbeiten. In der Regel wird kein separates Gründungselement benötigt. Der Aufwand für die Baustelleneinrichtung und -infrastruktur ist minimal und der Bau in mehreren Abschnitten ist problemlos möglich. Tensar kann unterstützende Ingenieurleistungen vom Entwurf über prüffähige Nachweise (Grundbruch, Statik) bis hin zur Ausführungsplanung bereitstellen und bei Bedarf vor Ort technisch unterstützen.

Die Stärke von TensarTech® Wall: Einaxiale Geogitter von Tensar

Einaxiale Tensar Geogitter werden aus ausgewählten, stark orientierten HDPE-Kunststoffen hergestellt. Diese Geogitter sind sehr widerstandsfähig gegen Verformungen, auch wenn sie über lange Zeiträume hohen Zugbelastungen ausgesetzt werden. Zugkräfte werden in eine Richtung aufgenommen und kompensiert. Die offene Gitterstruktur ermöglicht Verzahnung mit dem Füllmaterial und wirkt zusätzlich strukturell stabilisierend. Das Material ist mit einer Nutzungsdauer von bis zu 120 Jahren widerstandsfähig gegenüber hohen pH-Werten, die sich aus der Verwendung von RC-Material ergeben können.


Unabhängige Prüfung und Zulassung

Die einaxialen Geogitter von Tensar sind vom British Board of Agrément (BBA) zertifiziert und vom Highway Authorities Product Approval Scheme (HAPAS) zugelassen.
