TensarTech® BS

60°-90° Frontneigung
4 Komponentensystem
18 m erreichbare Systemhöhe

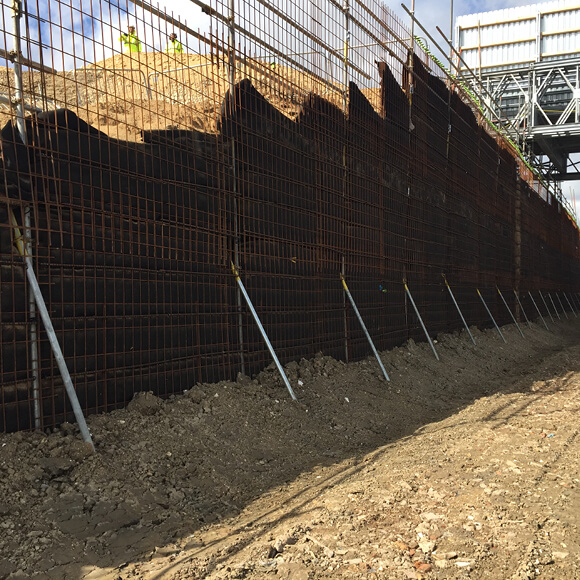

  • Bewehrte Erde-Konstruktion mit Baustahlmatten als Frontelement
  • Ideal geeignet für Erddruckfänger
  • Kostengünstige Alternative für temporäre Stützwände und Brückenwiderlager
  • Schneller und einfacher Rückbau
  • Mit bewehrenden Geogittern von Tensar, zertifiziert für eine Nutzungsdauer von bis zu 120 Jahren
Kontakt zu unseren Technischen Beratern
Übersicht

TensarTech® BS wurde speziell für den einfachen und schnellen Bau temporärer Sicherungsbauwerke und Erddruckfänger mit Frontneigungen zwischen 60° und 90° entwickelt. Ästhetische Aspekte spielen bei verdecktem Einbau oder temporären Anwendungen keine Rolle und die Baukosten stehen im Vordergrund. Durch die Kombination von armiertem Stahlgewebe, Geotextil, Steckstäben und armiertem Geogitter bietet TensarTech® BS erhebliche Kostenvorteile.

Systemkomponenten

TensarTech® BS besteht aus Baustahlmatten und einem geotextilen Vliesstoff an der Front. Die Stahlelemente sind formschlüssig mit speziellen Steckstäben mit den bewehrenden einaxialen Tensar-Geogittern verbunden. Zusätzliche Bauhilfseinrichtungen, wie bspw. verlorene Schalungen, sind nicht erforderlich. Durch die formschlüssige Verbindung bleibt auch die Front lagestabil.

Fallstudien: TensarTech® BS

Aus einer Hand

Die Komponenten von TensarTech® BS sind optimal aufeinander abgestimmt. Das gewährleistet beste Effizienz und Leistung. Baustahlmatten, Geotextil, Steckstäbe und bewehrende Geogitter erzeugen eine bewehrte Erde-Konstruktion, die alle Anforderungen erfüllt. Unsere erfahrenen IngenieurInnen stellen Ihnen unter Verwendung der ausgereiften TensarSoil-Software alle planungsunterstützenden Leistungen bis hin zur praktischen Baustelleneinweisung zur Verfügung.

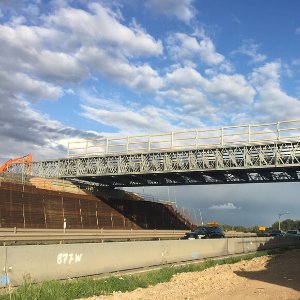

Temporäre Stützwände und Brückenwiderlager

Projekte benötigen oft temporäre Erdbauwerke als Erdruckfänger, für bauzeitige Verkehrsumleitungen und Bahnübergänge oder den Baustellenverkehr selbst. Für solche Einsätze hat sich TensarTech® BS weltweit bei Großprojekten bewährt.

Wenig Aufwand, kein Risiko – einfach und schnell

Bauunternehmen schätzen die Praktikabilität von TensarTech® BS. Für die Frontelemente ist kein schweres Hebezeug erforderlich. Die Frontgitter sind einfach einzubauen und auszurichten. Einbau und Anschluß der Geogitterbewehrung erfordert keine Fachkenntnisse. Der Rest sind einfache Erdarbeiten. Das System benötigt in der Regel kein Gründungselement. Die Kosten für die Baustelleneinrichtung und -infrastruktur sind gering und mehrere Bauabschnitte sind bei Bedarf problemlos realisierbar. Tensar unterstützt die Planung bei Bedarf von einer kostenfreien Machbarkeitsuntersuchung, über prüffähige Statik, bis hin zur Ausführungsplanung und die Bauausführung durch qualifizierte technische Anleitung des ausführenden Personals. Kurze Bauzeit, minimaler Aufwand und geringe Kosten mit einem System aus einer Hand.

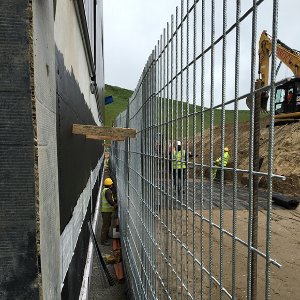

Versteckte Erddruckfänger

TensarTech® BS wurde erfolgreich eingesetzt, um historische Flügelwände aus Mauerwerk bei Brückensanierungen zu erhalten oder um Stützmauern aus Mauerwerk als Baudenkmal zu erhalten. Im Neubau reduzieren solche Konstruktionen den Erddruck beispielsweise  auf Kellerwände, Düker und Gründungspfähle. Niedrige Baukosten bei einer Nutzungsdauer von 120 Jahren machen dieses System besonders attraktiv für solche verdeckten Daueranwendungen.

Die verborgene Stärke von TensarTech® BS: Einaxiale Geogitter von Tensar

Einaxiale Tensar Geogitter werden aus ausgewählten, stark orientierten HDPE-Kunststoffen hergestellt. Diese Geogitter sind sehr widerstandsfähig gegen Verformungen, auch wenn sie über lange Zeiträume hohen Zugbelastungen ausgesetzt werden. Zugkräfte werden in eine Richtung aufgenommen und kompensiert. Die offene Gitterstruktur ermöglicht Verzahnung mit dem Füllmaterial und wirkt zusätzlich strukturell stabilisierend. Das Material ist mit einer Nutzungsdauer von bis zu 120 Jahren widerstandsfähig gegenüber hohen pH-Werten, die sich aus der Verwendung von RC-Material ergeben können.

Unabhängige Prüfung und Zulassung

Die einaxialen Geogitter von Tensar sind vom British Board of Agrément (BBA) zertifiziert und vom Highway Authorities Product Approval Scheme (HAPAS) zugelassen.

Technischer Vorsprung

Tensar ist ein weltweit führendes Unternehmen für kunststoffbewehrte Erdbauwerke. Wir entwickeln seit mehr als drei Jahrzehnten Spitzenprodukte und Technologien für die geotechnischen Industrie. Unsere Produkte unterliegen Qualitätssicherungsmaßnahmen auf höchstem Niveau. Mit unserer Anwendungstechnik bieten wir für jede Anwendung unserer Systeme umfassende technische und konstruktive Unterstützung bis hin zur Ausführungsplanung, Nachweisführung und Baustelleneinweisung.
